Un plateau coulissant pour pick up repose sur un principe mécanique simple, mais sa longévité dépend de détails que la plupart des tutoriels survolent : le choix du type de glissière, le calcul du porte-à-faux arrière et la compatibilité avec la charge utile résiduelle du véhicule. Nous allons détailler les points critiques de la conception avant de passer à l’assemblage.
Charge utile et porte-à-faux arrière : ce qui conditionne la conception du plateau
Tout dispositif fixé en bout de benne se déduit intégralement de la charge utile et concentre le poids en porte-à-faux arrière, rapprochant l’essieu arrière de sa limite. Un plateau coulissant en contreplaqué marine reste léger, mais dès que l’on passe à l’acier ou à l’aluminium épais, le poids propre du tiroir peut représenter une part significative de la capacité restante.
A lire également : Comment réparer facilement le code erreur E15 sur votre lave-vaisselle Bosch
Nous recommandons de peser le plateau fini avant montage et de soustraire ce poids du PTAC inscrit sur la carte grise, moins le poids à vide réel. Si le résultat laisse une marge trop faible pour vos usages habituels, il faut alléger la structure ou revoir le matériau.
Autre point souvent ignoré : en France, toute transformation modifiant la répartition des charges au sens de l’article R.321-16 du Code de la route peut imposer une nouvelle réception du véhicule par la DREAL ou la DRIEAT. L’accord écrit préalable du constructeur est considéré comme une étape nécessaire, sous peine de refus de réception et d’annulation de la garantie constructeur.
A voir aussi : Comment passer une commande Damart en ligne facilement : guide et astuces pratiques
Un guide complet sur la fabrication d’un plateau coulissant pour pick up détaille également ces contraintes réglementaires à anticiper avant de lancer les découpes.
Rails et roulements pour plateau coulissant pick up : quel système choisir
Le mécanisme de coulissement détermine la fluidité, la capacité de charge et la durée de vie du plateau. Trois options se distinguent.
- Rails à billes télescopiques (type tiroir industriel) : ils offrent une extension complète ou partielle de la benne et supportent des charges élevées. Leur rigidité latérale empêche le plateau de dévier. Nous les privilégions pour un usage intensif ou professionnel.
- Glissement direct sur polyéthylène haute densité (HD 1000) : une plaque de HD 1000 posée sur le fond du bac de benne glisse grâce à son faible coefficient de frottement. Pas de roulettes, pas de coulisses mécaniques. La solution la plus simple, adaptée aux charges légères du quotidien, mais sans verrouillage en position sortie.
- Rails en aluminium profilé avec roulettes nylon : un compromis entre coût et robustesse. Les roulettes s’usent plus vite que des roulements à billes, mais le remplacement est rapide et peu coûteux.
Pour un pick up standard (benne d’environ 1,50 m de longueur utile), des rails télescopiques de 1,50 m avec une capacité de charge adaptée à vos besoins constituent le choix le plus fiable. Mesurez la benne du fond jusqu’au hayon fermé avant de commander.
Découpe et assemblage du plateau coulissant étape par étape
Préparer le panneau de fond
Découpez le panneau (contreplaqué marine ou aluminium selon votre choix) aux dimensions intérieures de la benne, en retirant quelques millimètres de chaque côté pour le jeu de fonctionnement. Un panneau trop ajusté se coince dès que le bois gonfle ou que la benne se déforme légèrement sous charge.
Si vous utilisez du contreplaqué, appliquez deux couches de vernis marin ou de résine époxy sur toutes les faces, chants compris. L’humidité qui stagne dans une benne de pick up détruit un panneau non traité en quelques mois.

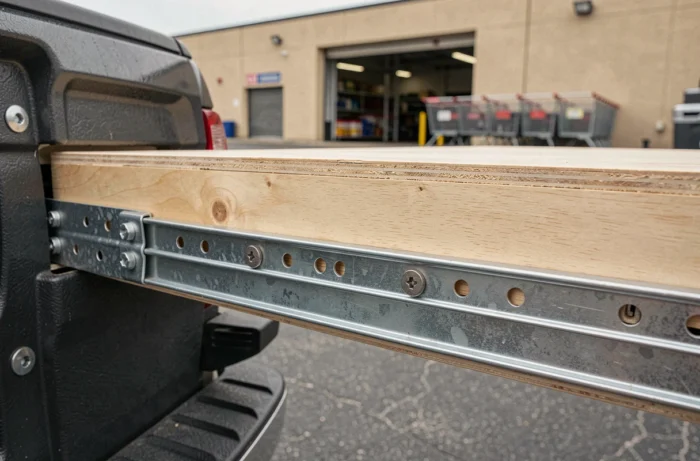

Fixer les rails sur les parois de benne
Positionnez les rails parallèlement aux ridelles, à la même hauteur. Utilisez un niveau laser ou un niveau à bulle long pour garantir l’horizontalité. Un écart de quelques millimètres entre les deux côtés suffit à rendre le coulissement difficile sous charge.
Percez dans les renforts de la benne, jamais dans la tôle fine. Repérez les nervures ou les zones doublées. Fixez avec des boulons traversants et des contre-plaques à l’extérieur plutôt qu’avec de simples vis autotaraudeuses, qui finissent par s’arracher sous les vibrations de la route.
Assembler le plateau sur les rails
Vissez les rails au panneau en respectant l’entraxe du fabricant. Testez le coulissement à vide avant de charger. Le plateau doit sortir et rentrer sans point dur. Si vous sentez une résistance, vérifiez le parallélisme des rails.
Ajoutez des butées en bout de course pour éviter que le plateau ne sorte complètement de ses rails. Des taquets boulonnés ou des goupilles escamotables remplissent cette fonction.
Sangles et verrouillage du tiroir de benne en position fermée
Un plateau coulissant non verrouillé se déplace à chaque freinage ou virage. Deux systèmes complémentaires règlent le problème.
Des loquets à levier (type fermeture de caisse) fixés sur les ridelles bloquent le plateau en position rentrée. Prévoyez-en au moins deux, un de chaque côté, pour répartir l’effort.
Pour sécuriser le chargement sur le plateau lui-même, des crochets d’arrimage soudés ou boulonnés aux bords du panneau permettent de tendre des sangles en nylon. Chaque sangle doit avoir une résistance à la rupture largement supérieure au poids des objets transportés.
Testez le verrouillage sur route avant tout transport réel : parcourez quelques kilomètres avec le plateau chargé, puis inspectez les fixations. Les vibrations révèlent immédiatement les points faibles (boulons desserrés, rails décalés, butées insuffisantes).
Un plateau coulissant bien construit transforme l’accès à la benne, mais sa fiabilité dépend du soin apporté aux fixations et au choix des rails. Prenez le temps de vérifier le parallélisme, de traiter le bois et de verrouiller le système avant chaque trajet. Le premier test sur route vous dira si la fabrication tient ses promesses.
